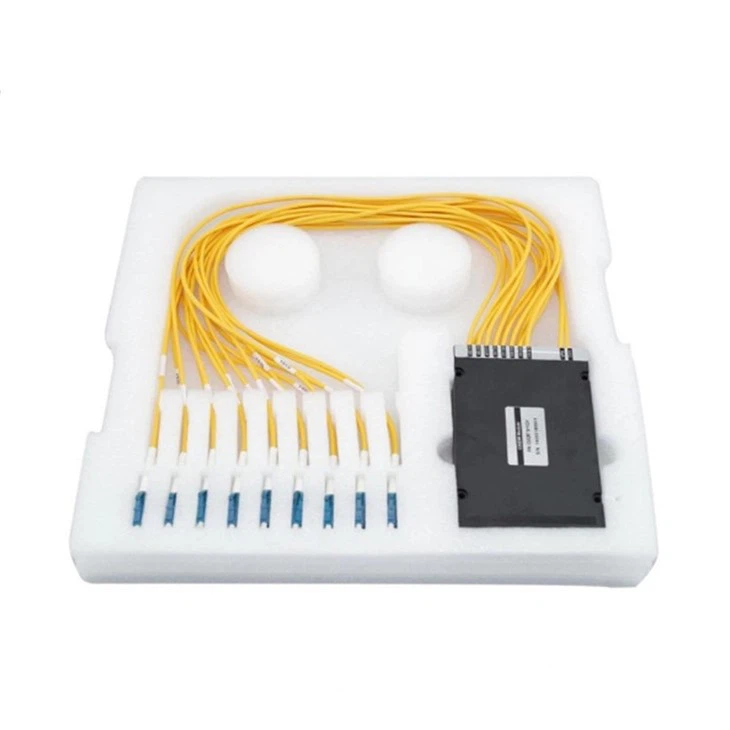

8CH CWDM Mux/Demux ABS-module

Coarse golflengteverdelingsmultiplexer (CWDM) is een goedkope WDM-transmissietechnologie die wordt gebruikt op de toegangslaag van netwerken in het grootstedelijk gebied. In principe gebruikt CWDM een optische multiplexer om optische signalen van verschillende golflengten te multiplexen in een enkele optische vezel voor transmissie. Aan het ontvangende uiteinde van de verbinding wordt een optische demultiplexer gebruikt om de gemengde signalen in de optische vezel te ontleden in signalen van verschillende golflengten en deze te verbinden met de bijbehorende ontvangstapparatuur.

Aanvraag sturen

product Introductie

Producteigenschappen
CWDM maakt gebruik van dunne-filmfiltertechnologie en heeft een goede golflengtestabiliteit. Upgradepoorten kunnen naar wens worden geconfigureerd. Het heeft een laag invoegverlies, hoge isolatie, prestatiestabiliteit en stabiliteit bij hoge temperaturen. Het product heeft een laag invoegverlies en een hoge kanaalisolatie. graad, brede bandbreedte en lage temperatuurgevoeligheid. Over het algemeen verdeeld in 4 kanalen, 8 kanalen, 16 kanalen of maximaal 18 kanalen multiplexer met grove golflengteverdeling. Vanwege het lage invoegverliesvereiste van het grove golflengteverdelingssysteem kunnen, wanneer het aantal kanalen groot is, jumpers aan de module worden toegevoegd om het invoegverlies van elk kanaal te verminderen. Veel voorkomende verpakkingsvormen met grove golflengteverdeling zijn onderverdeeld in: ABS-doostype, LGX-doostype en 19-inch 1U-chassisverpakking, enz.

Toepassingen

CWDM lost de twee problemen van glasvezeltekort en transparante multi-service transmissie op. Het wordt voornamelijk gebruikt in de aggregatie- en toegangslagen van netwerken in grootstedelijke gebieden, en kan in korte tijd netwerken opbouwen en diensten lanceren. Nu wordt het veel gebruikt in transmissie- en CATV-systemen in grootstedelijke netwerken.

CWDM-technologie
In principe wordt een optische multiplexer gebruikt om optische signalen van verschillende golflengten te multiplexen in een enkele optische vezel voor transmissie. Aan het ontvangende uiteinde van de verbinding wordt een optische demultiplexer gebruikt om de gemengde signalen in de optische vezel te ontleden in signalen met verschillende golflengten. verbinding maken met het overeenkomstige ontvangende apparaat. CWDM heeft 18 banden, van 1270 nm tot 1610 nm, en het interval tussen elke band is 20 nm.

Omdat het golflengte-interval van het CWDM-systeem breed is en de technische specificaties van de laser lager zijn, wordt de structuur van de laser sterk vereenvoudigd en wordt de opbrengst verbeterd. Bovendien zijn het stroomverbruik en de fysieke omvang van CWDM-systemen veel kleiner dan die van DWDM-systemen. Bovendien maakt CWDM optische modulatie gebruik van niet-gekoelde lasers en wordt deze elektronisch afgestemd; terwijl DWDM gekoelde lasers gebruikt en op temperatuur is afgestemd. Omdat de temperatuurverdeling over een breed optisch golflengtebereik zeer ongelijkmatig is, is temperatuurafstemming moeilijk en kostbaar te implementeren. CWDM vermijdt deze moeilijkheid en verlaagt zo de kosten aanzienlijk. Momenteel bedragen de kosten van een CWDM-systeem over het algemeen slechts 30% van die van DWDM.

Vergelijking tussen CWDM en DWDM

Kunnen CWDM en DWDM naast elkaar bestaan in hetzelfde netwerk?

Ja, CWDM (Coarse Wavelength Division Multiplexing) en DWDM (Dense Wavelength Division Multiplexing) kunnen naast elkaar in hetzelfde netwerk bestaan. Ze werken op verschillende golflengteschalen en kunnen flexibel voldoen aan verschillende capaciteits- en afstandsvereisten in verschillende delen van het netwerk.

Welke rol speelt signaalmodulatie in WDM-systemen?

Signaalmodulatie in golflengteverdelingsmultiplexsystemen (WDM) is van cruciaal belang voor het coderen van digitale gegevens naar optische signalen, zodat ze gelijktijdig via één enkele optische vezel kunnen worden verzonden. Het zorgt voor efficiënte gegevensoverdracht, signaalintegriteit en compatibiliteit tussen netwerkcomponenten, waardoor de algehele prestaties en functionaliteit van WDM-netwerken worden verbeterd.

Hoe verbeteren CWDM en DWDM de efficiëntie van optische netwerken?

Coarse golflengteverdelingsmultiplexing (CWDM) en dichte golflengteverdelingsmultiplexing (DWDM) verhogen de efficiëntie van optische netwerken doordat meerdere datasignalen tegelijkertijd op dezelfde optische vezel kunnen worden verzonden. Hierdoor wordt de totale capaciteit van het netwerk vergroot, zonder dat er extra glasvezel nodig is.

Wat zijn de kanaalafstanden van CWDM en DWDM in nm?

CWDM, Coarse Wavelength Division Multiplexer, multiplexing met dunne golflengteverdeling, ook bekend als multiplexing met grove golflengteverdeling. CWDM-golflengte gebruikt 1270 nm tot 1610 nm, met 18 verschillende golflengtekanalen, waarbij elk kanaal 20 nm uit elkaar ligt.

DWDM, Dense Wavelength Division Multiplexer, multiplexing met dichte golflengteverdeling, ook bekend als multiplexing met fijne golflengteverdeling. De golflengteafstand van DWDM kan 1,6 nm, 0.8 nm, 0.4 nm en 0.2 nm zijn, wat plaats biedt aan 40, 80 en 160 golven.

Het golflengtebereik van DWDM is 1525 nm tot 1565 nm (C-band) en 1570 nm tot 1610 nm (L-band). DMDM wordt vaak gebruikt in de C-band (C17~C61), met een golflengte-interval van 0,4 nm.

Specificatie

Parameter		4 Kanaal		8 Kanaal			16 Kanaal
		Mux	Demux	Mux	Demux		Mux	Demux
Kanaalgolflengte (nm)		1270~1610
Centrumgolflengte Nauwkeurigheid (nm)		±0.5
Kanaalafstand (nm)		20
Channel Passband (@-0.5dB bandwidth (nm)		>13
Invoegverlies (dB)		Kleiner dan of gelijk aan 1,6		Kleiner dan of gelijk aan 2,5			Kleiner dan of gelijk aan 4,5
Kanaaluniformiteit (dB)		Kleiner dan of gelijk aan 0.6		Kleiner dan of gelijk aan 1.0			Kleiner dan of gelijk aan 1,5
Kanaalrimpel (dB)		0.3
Isolatie (dB)	Aangrenzend	N/A	>30	N/A		>30	N/A	>30
	Niet-aangrenzend	N/A	>40	N/A		>40	N/A	>40
Inertieverlies Temperatuurgevoeligheid (dB/graad)		<0.005
Golflengte-temperatuurverschuiving (nm/graad)		<0.002
Polarisatie-afhankelijk verlies (dB)		<0.1
Polarisatiemodus Verspreiding		<0.1
Directiviteit (dB)		>50
Retourverlies (dB)		>45
Maximaal vermogen (mW)		300
Bedrijfstemperatuur (graad)		-5~+75
Opslagtemperatuur (graad)		-40~85
Afmeting verpakking (mm)		L100 x B80 x H10(2CH-8CH)
		L142 x B102 x H14,5(9CH-18CH)
