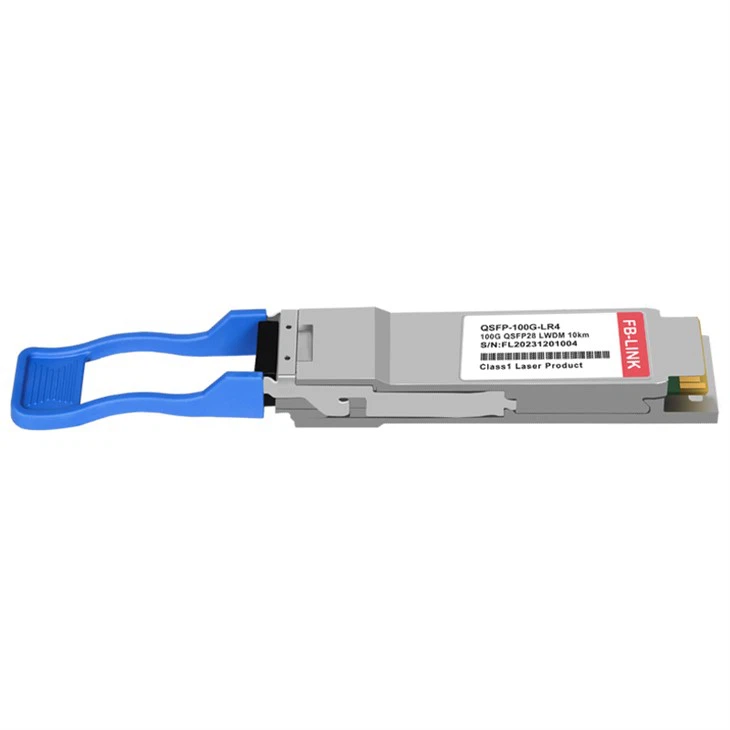

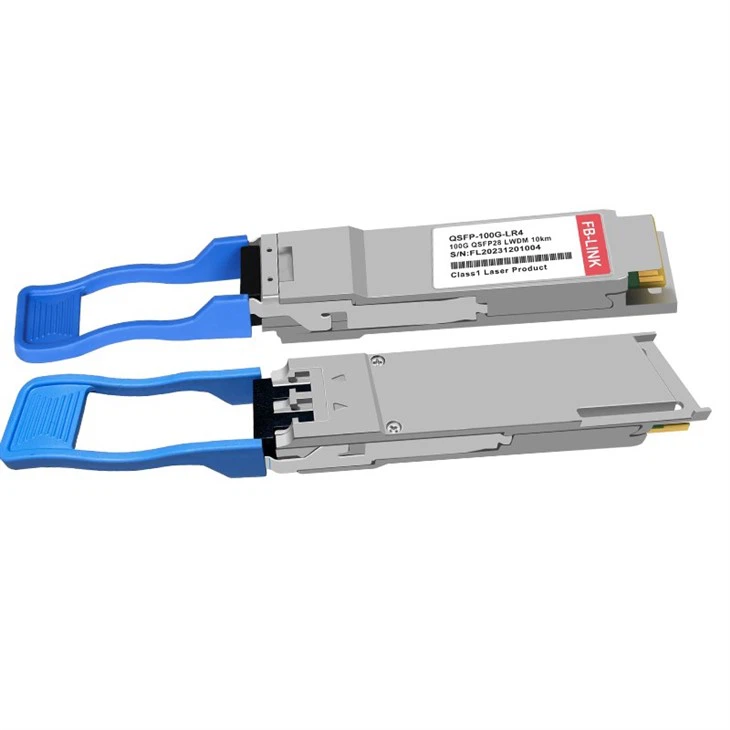

QSFP 100G LR4

Functies

QSFP 100G LR4 Functionele beschrijving

De transceivermodule ontvangt 4 kanalen met elektrische gegevens van 25 Gb/s, die worden verwerkt door een 4-channel Clock and Data Recovery (CDR) IC die de jitter van elk elektrisch signaal hervormt en vermindert. Vervolgens converteert elk van de vier DML-laserdriver-IC's een van de vier kanalen met elektrische signalen naar een optisch signaal dat wordt verzonden door een van de vier gekoelde DML-lasers die zijn verpakt in de Transmitter Optical Sub-Assembly (TOSA). Elke laser lanceert het optische signaal in een specifieke golflengte gespecificeerd in de IEEE802.3ba 100GBASE-LR4-vereisten. Deze optische signalen in de 4-baan worden optisch gemultiplext tot een enkele vezel door een 4-naar-1 optische WDM MUX. Het optische uitgangsvermogen van elk kanaal wordt constant gehouden
door een automatisch vermogensregelingscircuit (APC). De zenderuitgang kan worden uitgeschakeld via een TX_DIS-hardwaresignaal en/of een 2-draadseriële interface.

De ontvanger ontvangt 4-lane LAN WDM optische signalen. De optische signalen worden gedemultiplext door een 1- naar-4 optische DEMUX en elk van de resulterende 4 kanalen met optische signalen wordt ingevoerd in een van de 4 ontvangers die zijn verpakt in de optische subeenheid van de ontvanger (ROSA). Elke ontvanger zet het optische signaal om in een elektrisch signaal. De geregenereerde elektrische signalen worden opnieuw getimed, ontjitterd en versterkt door het RX-gedeelte van de 4-kanaal CDR. De opnieuw getimede elektrische signalen van de 4-baanuitgang voldoen aan de IEEE CAUI-4-interfacevereisten. Bovendien wordt elk ontvangen optisch signaal bewaakt door de DOM-sectie. De bewaakte waarde wordt gerapporteerd via de 2-draadseriële interface. Als een of meer ontvangen optische signalen zwakker zijn dan het drempelniveau, wordt het hardware-alarm RX_LOS geactiveerd.

Er is een enkele +3.3V-voeding vereist om dit product van stroom te voorzien. Beide voedingspinnen VccTx en VccRx zijn intern verbonden en moeten gelijktijdig worden aangesloten. Volgens de MSA-specificaties biedt de module 7 hardwarecontrolepinnen met lage snelheid (inclusief de 2-wire seriële interface): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL en IntL.

Module Select (ModSelL) is een invoerpin. Wanneer dit product door de host laag wordt gehouden, reageert het op 2-draads seriële communicatieopdrachten. De ModSelL maakt het gebruik van dit product op een enkele 2-draadinterfacebus mogelijk – er moeten afzonderlijke ModSelL-lijnen worden gebruikt.

Seriële klok (SCL) en seriële gegevens (SDA) zijn vereist voor de 2-draads seriële buscommunicatie-interface en stellen de host in staat toegang te krijgen tot de QSFP28-geheugenkaart.

De ResetL-pin maakt een volledige reset mogelijk, waarbij de instellingen worden teruggezet naar hun standaardstatus, wanneer een laag niveau op de ResetL-pin langer wordt vastgehouden dan de minimale pulslengte. Tijdens de uitvoering van een reset zal de host alle statusbits negeren totdat hij een voltooiing van de reset-interrupt aangeeft. Het product geeft dit aan door een IntL-signaal (Interrupt) te plaatsen, waarbij het Data_Not_Ready-bit in de geheugenkaart is genegeerd. Merk op dat bij het opstarten (inclusief hot insertie) de module deze voltooiing van de reset-interrupt zou moeten posten zonder dat een reset nodig is.

De pin voor de Low Power Mode (LPMode) wordt gebruikt als TX-uitschakeling. Als de LPMode-pin in de hoge status staat, zal de modulor de laser uitschakelen.

Module Present (Mod PrsL) is een lokaal signaal voor het hostbord dat, bij afwezigheid van een product, normaal gesproken naar de host Vcc wordt getrokken. Wanneer het product in de connector wordt gestoken, voltooit het het pad naar aarde via een weerstand op het hostbord en bevestigt het signaal. ModPrsL geeft vervolgens aan dat het aanwezig is door ModPrsL op een "Lage" status te zetten.

Interrupt-pin (IntL) wordt gebruikt als RX-LOS. Wanneer 'Laag', duidt dit op een RX-LOS-bewering. Andere alarmmeldingen gaan niet via de IntL-pin.

QSFP 100G LR4 Transceiverblokdiagram

100G LR4 optische kenmerken

QSFP 100G-transceivertypen
