SFP & SFP+ MSA: wat de specificaties definiëren, wat leveranciers vergrendelen

Elke keer dat u een transceiver aansluit op een schakelaar van een andere fabrikant en de verbinding tot stand komt, wordt dat mogelijk gemaakt door een Multi- Multi-Source Agreement. De SFP MSA en SFP+ MSA zijn twee van de belangrijkste documenten op het gebied van optische netwerken - en toch hebben de meeste ingenieurs die er dagelijks van afhankelijk zijn, geen van beide gelezen. Deze overeenkomsten zijn geen marketinglabels. Het zijn precieze technische specificaties die precies definiëren hoe een inplugbare transceiver moet worden gebouwd, zodat deze werkt in elke compatibele hostpoort, van elke leverancier, zonder onderhandeling of giswerk.





MSA versus formele normen: een belangrijk onderscheid

Een Multi{0}}Overeenkomst is een vrijwillige specificatie die gezamenlijk is opgesteld door concurrerende fabrikanten. Het is door geen enkele officiële normalisatie-instelling geratificeerd. IEEE 802.3 definieert hoe Ethernet-frames worden gecodeerd en verzonden via een fysiek medium. ITU-T G.694.1 definieert de DWDM-kanaalafstand. De SFP MSA definieert niets daarvan. Wat het definieert zijn de zendontvangermodule zelf - de fysieke afmetingen, de lay-out van de 20-pins elektrische connector, de stroomvoorzieningsvereisten, de signaaltoewijzingen en de beheerinterface die wordt gebruikt voor identificatie en diagnostiek.

Deze scheiding van zorgen zorgt ervoor dat het systeem werkt. IEEE vertelt de industrie hoe het signaal eruit moet zien. De MSA vertelt de industrie hoe de doos met dat signaal eruit moet zien. Zolang beide partijen hieraan voldoen, zal een 1000BASE-LX-module uit een fabriek in Shenzhen zich identiek gedragen als een module uit een faciliteit in Texas wanneer deze in dezelfde switchpoort wordt geplaatst. Die uitwisselbaarheid is wat veranderdeoptische zendontvangersvan leveranciers-gebonden accessoires naar een concurrerende grondstoffenmarkt.





Hoe de SFP de GBIC - heeft vervangen en waarom dit belangrijk is voor het begrijpen van MSA's

Voordat de SFP bestond, was de GBIC (Gigabit Interface Converter) de standaard hot{0}}pluggable transceiver-vormfactor, beheerst door de eigen MSA-specificatie SFF-8053, voor het eerst gepubliceerd in 1995. GBIC's werkten, maar ze waren fysiek groot - grofweg twee keer zo groot als een SFP - en gebruikten SC-duplexconnectoren die aanzienlijke frontplaatruimte in beslag namen. Een typische Catalyst 6500-lijnkaart biedt plaats aan misschien 16 GBIC-poorten. De rekensom was simpel en wreed: naarmate de netwerken groter werden, was het onmogelijk om 48 gigabit glasvezelpoorten per lijnkaart in een GBIC-vormfactor te leveren.

De SFP MSA, gedocumenteerd als INF-8074i en gepubliceerd op 12 mei 2001, was het directe antwoord van de industrie op dat dichtheidsprobleem. Vijftien bedrijven ondertekenden de oorspronkelijke overeenkomst, waaronder Finisar, IBM, Agilent Technologies, Molex, Lucent Technologies, Picolight en Infineon Technologies. De specificatie verkleinde de module tot ongeveer de helft van het volume van de GBIC, schakelde over van SC- naar LC-connectoren en gebruikte een 20-pad edge-connector in plaats van de op pins gebaseerde interface van de GBIC. Plotseling waren SFP-lijnkaarten met 48 poorten niet alleen mogelijk; ze werden standaard.

Wat deze geschiedenis vandaag relevant maakt, is het patroon dat erin is vastgelegd. Elke volgende generatie transceivers - SFP+, SFP28, QSFP+, QSFP28, QSFP-DD - volgde hetzelfde MSA--gedreven proces: concurrerende fabrikanten gaan aan de slag, worden het eens over gedeelde fysieke en elektrische specificaties, publiceren het document en laten de markt concurreren op kwaliteit, prijs en ondersteuning in plaats van op eigen vormfactoren. Het resultaat is eenprogressie van transceivertypen van 1G tot en met 400G, allemaal beheerst door hetzelfde raamwerk.





Inside INF-8074i: wat de SFP MSA feitelijk specificeert

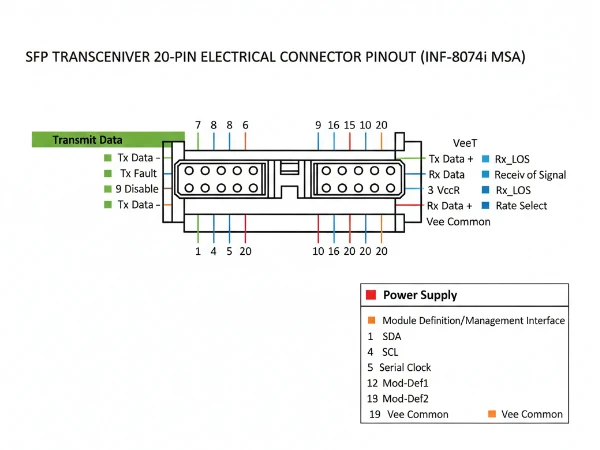

INF-8074i bestrijkt vier belangrijke gebieden. Ten eerste de mechanische afmetingen: elke MSA-compatibele SFP-module moet in dezelfde fysieke envelop passen en passen in hetzelfde kooi- en connectorsysteem. Ten tweede de elektrische interface: de 20--pins randconnector definieert differentiële dataparen voor zenden en ontvangen, stroomrails (VccT voor zender, VccR voor ontvanger), aardverbindingen, een zend-foutuitgang, een zend-uitschakelingang, drie module-definitiepinnen (Mod-Def 0/1/2) voor aanwezigheidsdetectie en de I2C seriële interface, en een snelheidsselectiepin voor werking met twee tarieven.

Ten derde de EEPROM-geheugenkaart: een blok van 256-bytes op I2C-adres 0xA0 slaat de identiteit van de module op: naam van de fabrikant, onderdeelnummer, serienummer, ondersteunde datasnelheden, golflengte, verbindingslengte en connectortype. Dit zijn de gegevens die uw switch binnen milliseconden na het plaatsen van de module leest. Ten vierde biedt de specificatie aanbevolen hostbordindelingen, bezelontwerpen en krachtlimieten voor het inbrengen/uittrekken om consistent onderhoud ter plaatse te garanderen. Begrijpen wat de MSA wel en niet garandeert, is van fundamenteel belang voor begriphoe zendontvangermodules feitelijk functionerenin uw netwerkapparatuur.





SFP+ en het CDR-besluit dat XFP de dood injoeg

Toen 10 Gigabit Ethernet op de markt kwam, standaardiseerde de industrie aanvankelijk op de XFP-vormfactor (gedocumenteerd in INF-8077i). XFP-modules waren fysiek groter dan SFP's omdat ze de klok- en gegevensherstelcircuits (CDR) in de module zelf bevatten, samen met de volledige elektronische dispersiecompensatie (EDC) -engine. Dit maakte XFP-modules complexer, energieverslindender en duurder.

De SFP+ MSA, formeel SFF-8431, hanteerde een fundamenteel andere aanpak. Het verplaatste CDR en signaalconditionering van de module naar de SerDes (serializer/deserializer) van het hostsysteem. Dit betekende dat de SFP+-module zelf eenvoudiger werd - in wezen een laser, een fotodetector en minimale driverelektronica - terwijl dezelfde compacte mechanische voetafdruk behouden bleef als de originele SFP. De wisselwerking was dat ontwerpen van hostswitches meer capabele SerDes nodig hadden, maar ASIC-leveranciers gingen al in die richting.

Het resultaat was doorslaggevend. SFP+-modules waren kleiner, goedkoper en verbruikten minder stroom dan XFP. De poortdichtheid is verdubbeld of verdrievoudigd op dezelfde frontplaat. XFP verdween binnen een paar jaar van de markt. Diezelfde CDR-op-hostarchitectuur is overgenomende huidige 10GBASE SFP+ modulesvoor elke bereikvariant - SR, LR, ER, ZR - en stel de sjabloon in voor 25G- en 100G-ontwerpen. De SFF-8431-specificatie, bij revisie 4.1 sinds juli 2009, blijft tot op de dag van vandaag het leidende document voor 10G SFP+.





Digitale diagnostiek en de SFF-8472-specificatie

Zowel SFP- als SFP+-modules implementeren doorgaans Digital Diagnostics Monitoring (DDM) zoals gedefinieerd in SFF-8472, nu onderhouden door de SNIA SFF Technical Work Group. DDM maakt vijf real-timeparameters zichtbaar via de I2C-beheerinterface: optisch vermogen verzenden, optisch vermogen ontvangen, laservoorspanningsstroom, moduletemperatuur en voedingsspanning. Deze waarden worden opgeslagen op I2C-adres 0xA2 en kunnen door het hostsysteem worden gelezen voor SNMP-gebaseerde monitoring.

De huidige trend van laserbias verdient bijzondere aandacht. Een laserdiode die een gestaag toenemende biasstroom nodig heeft om een ​​stabiel uitgangsvermogen te behouden, nadert het einde- van- levensduur. Door dit patroon via DDM-gegevens te achterhalen, kunnen operationele teams proactieve vervangingen plannen in plaats van om onverklaarbare linkflaps om 3 uur 's nachts op te lossen. Deze diagnostische mogelijkheid is net zo relevant, of u nu hardloopt10G koperen SFP+-modules op een gemengde-mediacampusof single{0}}glasvezel over een metroring. De nieuwste SFF-8472-revisie (12.5, gepubliceerd in 2025) heeft uitgebreide ondersteuning voor paginaselectie en nieuwe transceivercodes toegevoegd, wat de voortdurende evolutie van de specificatie weerspiegelt, zelfs voor volwassen vormfactoren.





Leveranciersvergrendeling-In: hoe EEPROM-codering feitelijk werkt

De SFP MSA laat bepaalde EEPROM-bytebereiken over die zijn aangeduid als "leveranciersspecifiek" -, met name bytes 96 tot en met 127 op adres 0xA0. Sommige fabrikanten van apparatuur maken misbruik van deze ongedefinieerde bytes door eigen identificatiecodes in hun merkmodules te schrijven. Wanneer een module wordt geplaatst, leest de switchfirmware deze bytes en vergelijkt deze met een verwachte waarde. Als de code niet overeenkomt, geeft de poort een waarschuwing "niet-ondersteunde transceiver" of weigert deze volledig te activeren.

Deze beperking is geen MSA-vereiste - het is een beleid op firmware-niveau dat bovenop de standaard wordt opgelegd door de hostleverancier. De afgewezen module van derden- voldoet nog steeds aan alle mechanische, elektrische en optische specificaties in INF-8074i of SFF-8431. Derde-leveranciers gaan dit tegen door de juiste leverancierspecifieke codes in de EEPROM's van hun modules te programmeren. Op Cisco IOS-platforms kunnen beheerders de controle ook negeren met de opdracht service unsupported-transceiver, hoewel Cisco TAC deze configuratie niet ondersteunt. Deze codeerdynamiek is een van de belangrijkste variabelen bijevalueren welke transceiver werkt in een bepaald schakelplatform.





Wat er is gebeurd met de oorspronkelijke 15 ondertekenaars

Het volgen van het lot van de oorspronkelijke ondertekenaars van INF-8074i vertelt het bredere verhaal van de consolidatie van de optische industrie. Finisar werd in 2019 overgenomen door II-VI, dat vervolgens werd omgedoopt tot Coherent Corp. Agilent heeft zijn halfgeleideractiviteiten afgesplitst in Avago Technologies, dat fuseerde met Broadcom. Lucent Technologies fuseerde met Alcatel en werd later opgenomen in Nokia. Infineon heeft zijn glasvezeleenheid verkocht. Picolight werd overgenomen door JDSU (nu Viavi Solutions). Van de vijftien oorspronkelijke ondertekenaars bestaan ​​de meeste niet langer als onafhankelijke entiteiten – toch blijft de specificatie die zij hebben opgesteld van toepassing op miljarden modules die elk jaar worden verzonden.

Dit is misschien wel de grootste kracht van het MSA-model. De overeenkomst overleeft de bedrijven die deze hebben gecreëerd. Omdat de specificatie openbaar is en de implementatie open is, kan elke fabrikant compatibele modules bouwen zonder licentiekosten of eigen afhankelijkheden. Diezelfde openheid is de reden waarom het MSA-framework naadloos is geschaald van 1G SFP helemaal naar400G QSFP-DD-modules gebouwd voor grootschalige datacenters- en waaromInsteekbare zendontvangers blijven het dominante interconnectiemodelzowel in de bedrijfs-, telecom- als cloudinfrastructuur.
